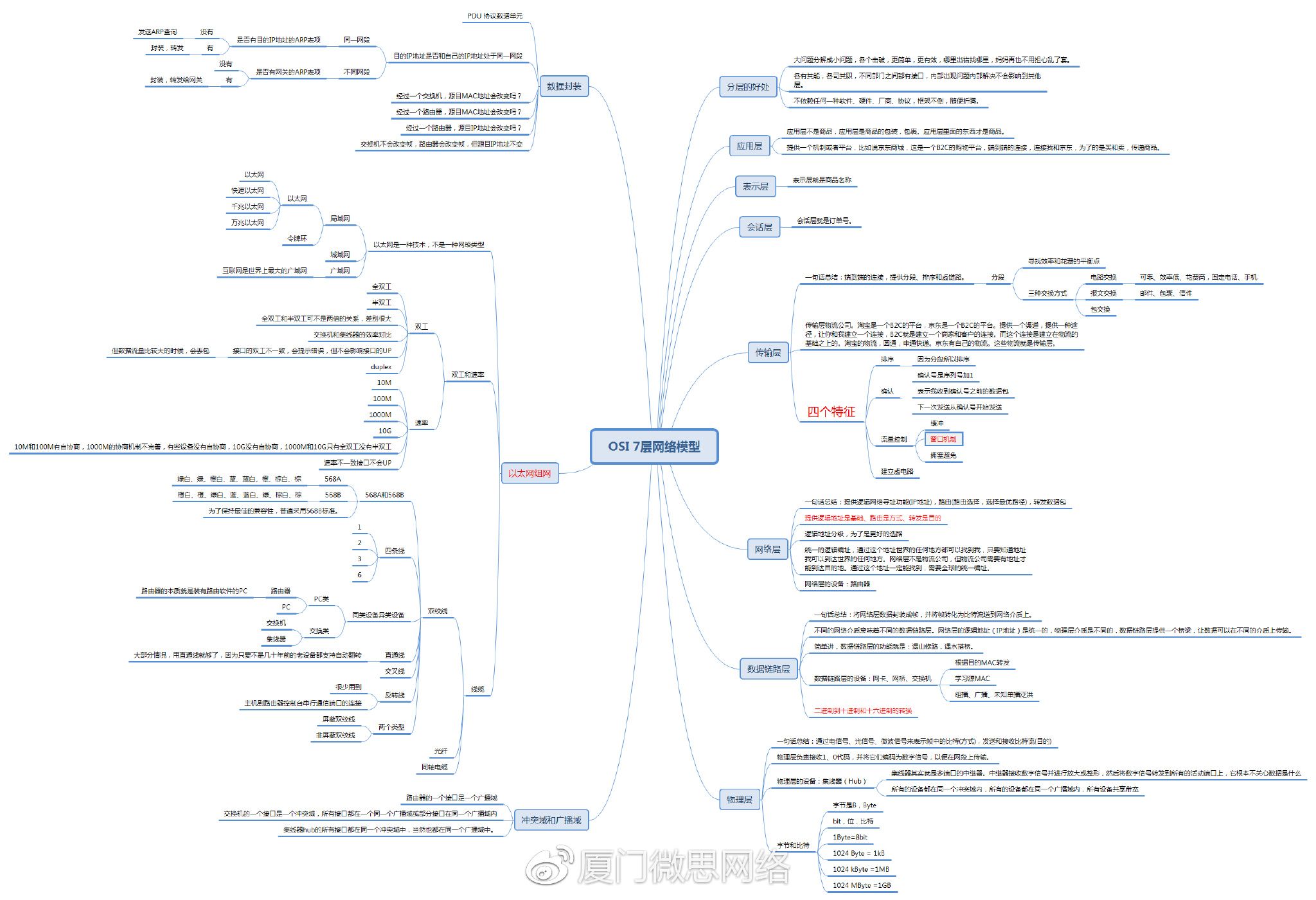

思维导图之网络基础Ⅱ1 思维导图学网络之OSI 7层网络模型
（点击图片查看高清大图）
2

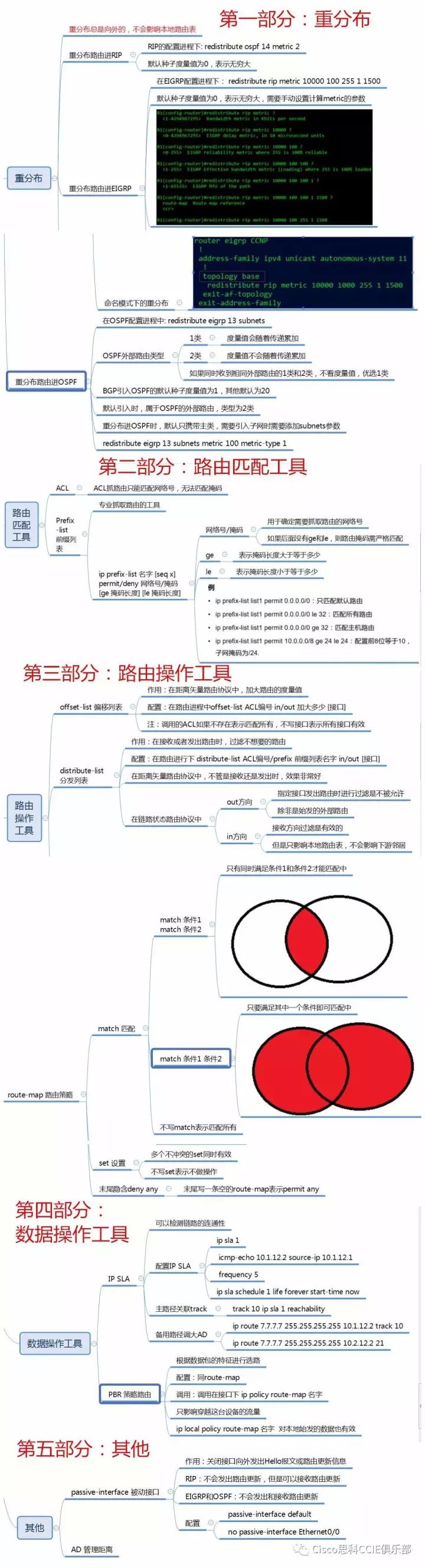

思维导图学网络之路径控制
路径控制包括重分布、路由匹配工具、路由操作工具、数据操作工具和其他。
重分布包括重分布总是向外的，不会影响本地路由表、重分布路由进RIP、重分布路由进EIGRP、重分布路由进OSPF；
路由匹配工具包括ACL和Prefix-list 前缀列表；
路由操作工具包括offset-list 偏移列表、distribute-list 分发列表、route-map 路由策略；
数据操作工具包括IP SLA和PBR 策略路由；
其他包括passive-interface 被动接口和AD 管理距离。

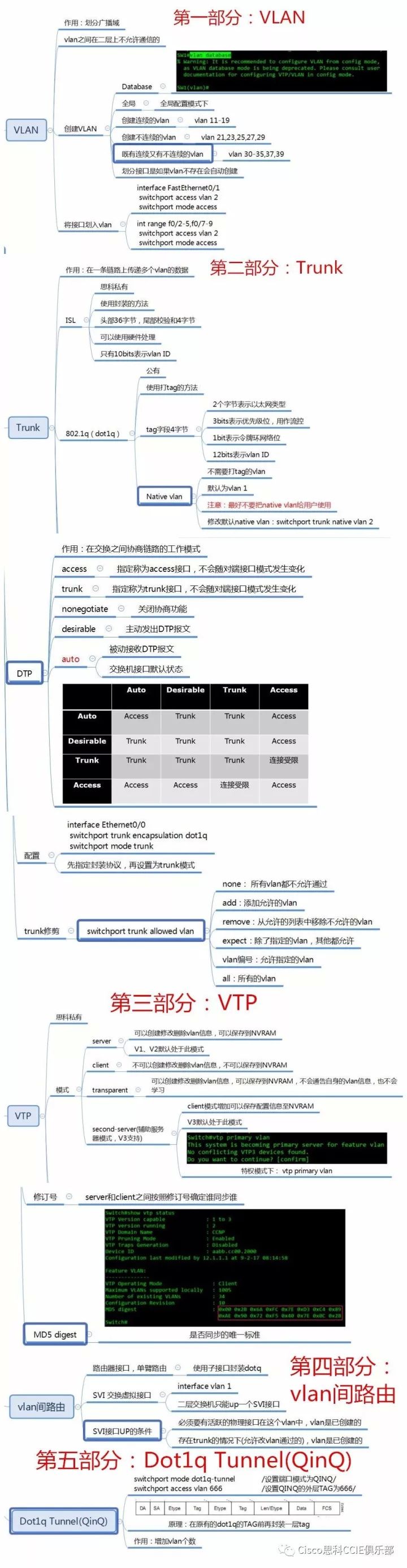

3 思维导图学网络之交换基础
交换基础主要包括VLAN、Trunk、VTP、vlan间路由、Dot1q Tunnel(QinQ)。
VLAN主要包括作用：划分广播域、vlan之间在二层上不允许通信的、创建VLAN、将接口划入vlan；
Trunk主要包括作用：在一条链路上传递多个vlan的数据、ISL、802.1q（dot1q）、DTP、配置、trunk修剪；
VTP主要包括模式、修订号、MD5 digest；
vlan间路由主要包括路由器接口，单臂路由、SVI 交换虚拟接口、SVI接口UP的条件；
Dot1q Tunnel(QinQ)主要包括原理：在原有的dot1q的TAG前再封装一层tag、作用：增加vlan个数。
